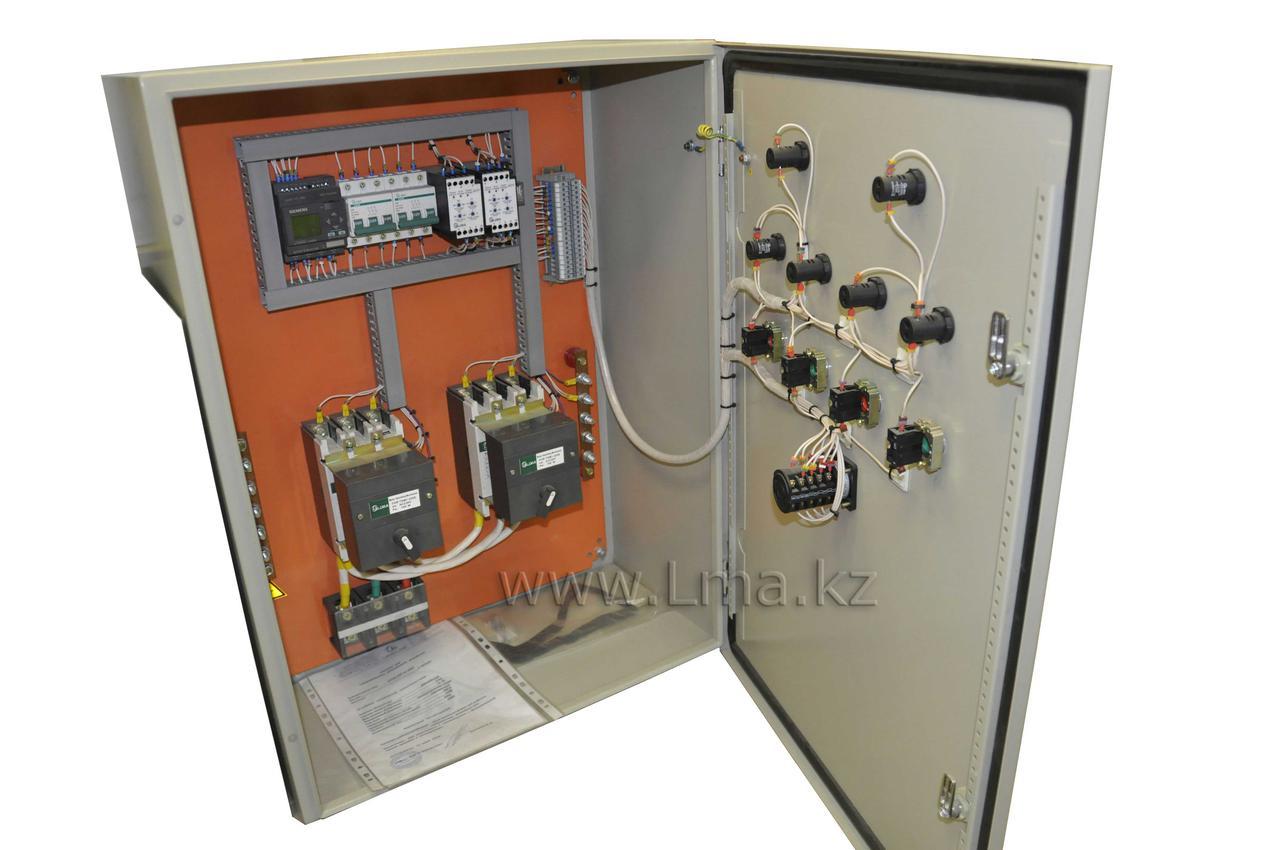

Устройства автоматического включения резерва (АВР) предназначены для автоматического переключения нагрузки электроприёмников на резервное питание в сетях переменного тока. Конструкция:
В зависимости от вида резервного источника питания изготавливаются следующие виды устройств АВР:
1. сеть (город) + сеть (город).
2. сеть (город) + генератор.
3. сеть (город) + инверторы.
В качестве коммутационных аппаратов используются либо электромагнитные пускатели, либо автоматические выключатели с электроприводами. В схемах АВР на автоматических выключателях с электроприводами используются логические модули Logo (Siemens) и программируемые реле Easy (Moeller). Схемами предусматривается выдержка времени при переключении на резервный ввод, а также выдержка времени при возврате на рабочий ввод.
Устройства АВР на электромагнитных пускателях могут изготавливаться как с выдержкой времени при переключении, так и без нее. Возможно изготовление устройств АВР как по типовым схемам, так и по разрабатываемым нестандартным схемам АВР (с алгоритмом работы, определяемым техническим заданием заказчика) для трёхфазных и однофазных сетей переменного тока.
Основные рабочие функции устройств АВР;
- постоянный контроль наличия напряжения в цепях основного и резервного источников питания;
- обеспечение автоматического восстановления электроснабжения электроприёмников при исчезновении напряжения либо при ухудшении качества электроэнергии на рабочем вводе (с выдержкой и без выдержки времени);
- обеспечение автоматического восстановления до аварийной схемы электроснабжения после восстановления напряжения на рабочем вводе (с выдержкой и без выдержки времени);
- защита электроприёмников от токов короткого замыкания и перегрузок;
- световая индикация состояния вводов и положений силовых контактов автоматических выключателей.
- потеря одной или двух фаз, либо полное исчезновение напряжения;
- изменение порядка чередования фаз;
- выход значений линейных напряжений за пределы, устанавливаемые на реле контроля напряжения.
Основные | |
---|---|
Производитель | Собственное производство |
Страна производитель | Казахстан |
- Цена: Цену уточняйте
